Снята с производства

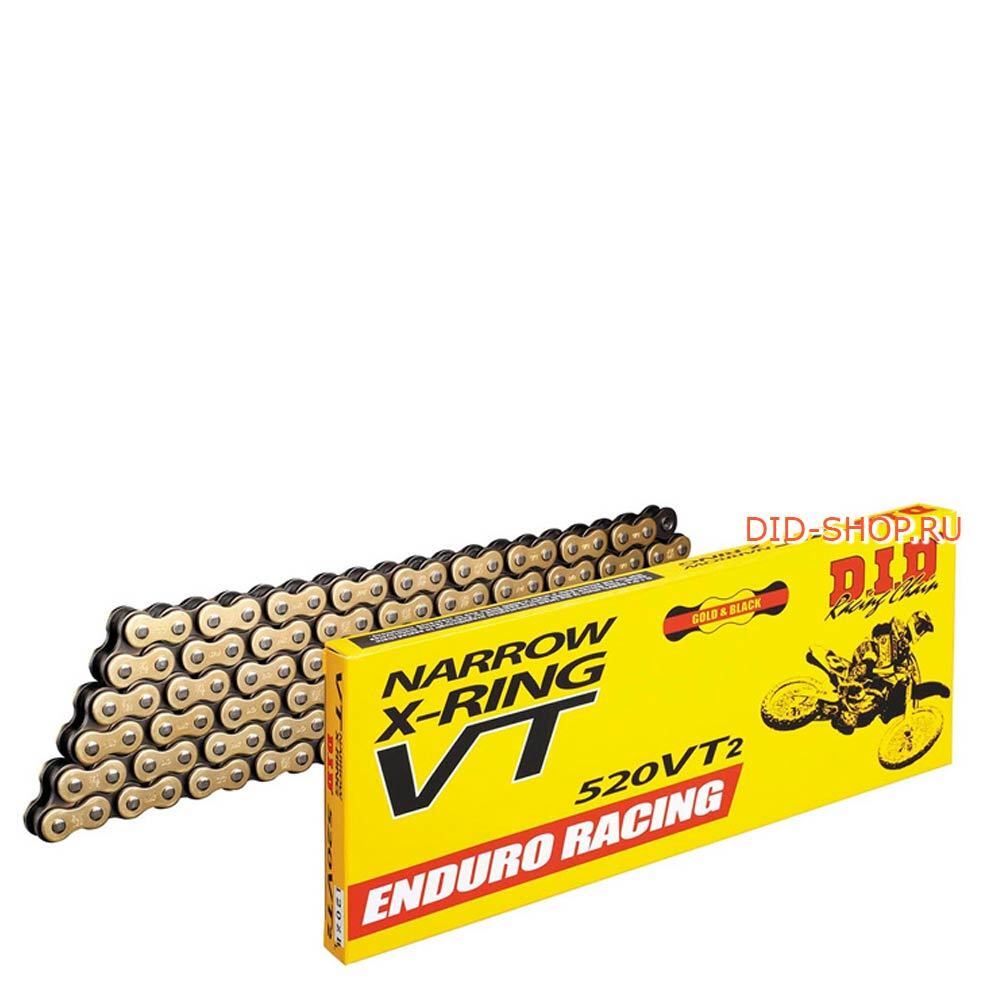

Цепь имеет уникальный узкий сальник X-Ring, разработанный специально для Эндуро гонок, мотоциклы в которых не могут использовать цепи с классическим широким сальником.
| Шаг цепи, мм | 15,875 |
| Внутренняя ширина, мм | 6.35 |
| Диаметр ролика, мм | 10.16 |
| Длина штифта, мм | 18.7 |
| Толщина внешней пластины, мм | 2 |
| Толщина внутренней пластины, мм | 2 |
| Вес одного звена, г | 14.9 |
| Максимальный объём двигателя, куб. см | 500 |
| Прочность на разрыв, кН | 37.5 |
| Индекс износостойкости | 3060 |
| Тип сальника | X-Ring |
| Кованые втулки | Да |
| Высокая прочность | Да |
| SDH штифты | Нет |
Все цепи DID изготовлены в Японии. Продукция DID постоянно исследуется и совершенствуется в максимально сложных условиях на гонках по всему миру. В цепях DID используются самые передовые технологии, которые обеспечивают выдающиеся результаты для всех гонщиков. DID развивает своих технологии уже более 80 лет с 1937 года.
Запатентованные сальники в форме Х-образного кольца предотвращают вытекание смазки между втулкой и штифтом звена в четырех точках уплотнения. X-ring снижает трение примерно на 50% по сравнению с классическим О-образным сальником. Также сальники защищают от грязи и влаги трущиеся элементы цепи, повышая срок службы примерно в 3-4 раза по сравнению с цепью без сальника.
Плюсы цепей с сальниками X-ring
Увеличение срока службы до 2-4 раз по сравнению с цепями и без сальников и до 40% по сравнению с сальниками O-ring
Меньше трение - больше передача крутящего момента и дольше срок эксплуатации
Минусы цепей с сальниками X-ring
Более дорогая цена по сравнению с цепями без сальников или с сальниками X-ring
Из-за сжатия и трения сальников идет небольшая потеря мощности, около 1%. Для соревнований это важно, для обычной езды - не важно.
Кованая втулка, используемая в цепях DID, имеет жесткую структуру с гладкой поверхностью и форму практически идеальной окружности. Удержание смазки между штифтом и втулкой улучшается благодаря оптимальному подгону зазоров. Синергетический эффект кованой втулки и специальной смазки, разработанной DID, значительно увеличивает срок износа цепи в 1,2-4 раза по сравнению со стандартной цепью.
При разработке цепей для топовых команд MotoGP мы старались сделать цепь, которая будет передавать максимум мощности от двигателя на колесо. Когда мотоциклы ускоряются, штифты цепей изгибаются от высокого крутящего момента и мощность теряется. Мы смогли создать цепи с высочайшей устойчивостью штифтов к изгибанию, чтобы гонщики могли получать максимальные результаты.
Во время нагрузок цепь постепенно растягивается и повреждается. Растяжение происходит за счет увеличения отверстия под штифты из-за постоянных ударов штифта о пластины цепи (см. фото). А повреждения идут из-за трения элементов цепи друг о друга, ударов об зубья звезд и из-за попадания песка и грязи между элементами цепи.
За устойчивость цепи к растяжению и повреждениям отвечает индекс износостойкости. Износостойкость стандартной базовой цепи DID - 100. Индекс износостойкости DID 520 VT2 - 3060. Чем индекс выше, тем медленнее цепь будет растягиваться и повреждаться и тем дольше прослужит.
Чем выше прочность на разрыв, тем больший крутящий момент двигателя может выдержать цепь. Если на мощный мотоцикл установить цепь с низкой прочностью на разрыв, то при резком старте цепь порвется, не выдержав высокого крутящего момента.
Цепь DID 520 VT2 имеет прочность на разрыв 37.5 кН и предназначена для двигателей объёмом до 500 куб.см.
Штифт (шпилька) выдерживает всю нагрузку, приложенную к цепи. Совместно с внутренней и внешней пластиной является прочным элементом, который сопротивляется изгибам и нагрузкам. Штифт выполняет роль вала для изгиба цепи.
Втулка действует как опора, которая поддерживает штифт.
Ролик поглощает удар, который происходит при контакте со звездочкой. Также он защищает втулку и штифт от растрескивания и износа.
Сальник (уплотнительное кольцо) - удерживает смазку между штифтом и втулкой. Предотврящает износ штифта. Препятствует попаданию грязи, пыли и влаги в механизм цепи. Существуют цепи без сальников. Цепи без сальников дешевле, имеют чуть более легкий вес и немного лучше передают мощность от двигателя на колесо. Но цепь без сальников изнашивается примерно в 2-4 раза быстрее, чем сальниковая цепь.
Смазка находится между втулкой и штифтом. Она снижает трение и увеличивает ресурс цепи.
Внутренняя и внешняя пластины - это прочные элементы, которые вместе со штифтом принимают на себя всю нагрузку.
Вы можете подобрать цепь DID для своего мотоцикла самостоятельно или оставить нам заявку на подбор. Смотрите статью "Подбор приводной цепи DID".
