Передняя ведущая звезда JTF563.
Звезда производится в размерах: 11, 12, 13, 14, 15, 16, 17, .

JTF563 подходит для цепей 420 размера.

Установка новых звезд на старую растянутую цепь приведет к очень быстрому износу и звезд и цепи!
Лучше менять цепь одновременно со звездами, сразу весь комплект.

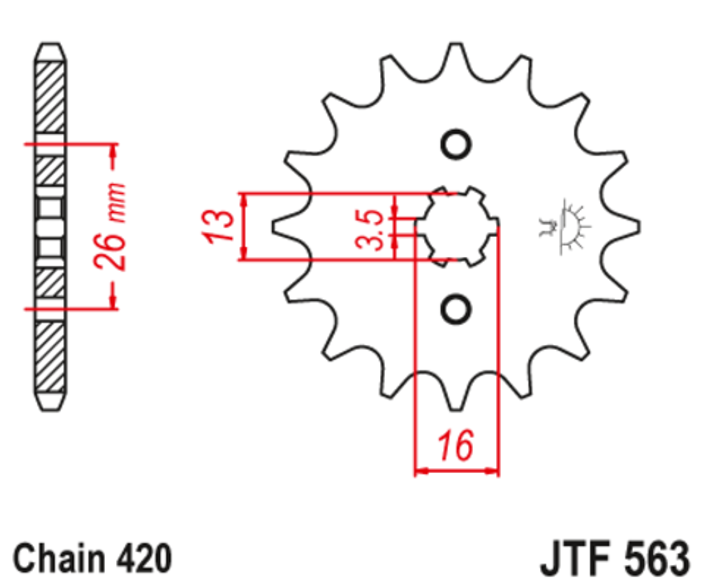

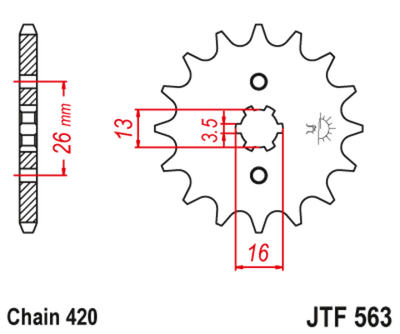

Схема и размеры звезды JTF563

JTF563

Характеристики звезды JTF563

Тип звезды Ведущая
Размер цепи 420
Число крепежных отверстий 2
Диаметр крепежной окружности, мм 26
Диаметр внутреннего отверстия, мм 13/16
Расстояние между внутренними зубцами, мм 3.5
Страна производства Тайланд или Китай

JTF563 используется на мотоциклах

Kawasaki
Off Road KDX50 A1-A3,A6F 03-06
Suzuki
Road A50
Road AC50 Norway
ATV ALT50 D,E 83-84
Road AP50 75-78
Road AP50 France
Road DR50
Road ER21 50 France
Road FR50 75-86
Road FR70 75-87
Road FR80 B
Road FR80 N,Z,D
Road GSX-R50 (RB50 H) 88
Road GT50 KB,KN,KX 77-80
Road GT50 France
Off Road JR50 C,N,T,X,Z USA 78-82
Off Road JR50 F,G,H,J,K,L,M,N,P,R,S,T,V,W,X,Y,K1,K2,K3,K4,K5,K6 85-06
Off Road JR50 RD USA 83
ATV LT A-50 K1 01
ATV LT50 E,F,G,H 84-87
ATV LT50 J,K,X,Y 97-00
Road OR50 E-N,T 79-80
Road PV50 Finland 81-93
Road PV50 Finland 94-00
Road PV50 Norway 92-
Off Road RM50 C,N,T USA 78-80
Off Road RM60 N USA 79
Off Road RM60 T,X,Z,D USA 80-83
Road RV50 C
Road RV50 K,LM,A
Road RV50 X / D Van Van 15-16
Road RV50 France
Off Road TM75 L/M/A USA 74-76
Road TS50 ER Norway 80-83
Road TS50 ERK,N,T,X Germany 79-81
Road TS50 ERN,T,X,Z,K 80-84
Road TS50 KC,KM 79
Road TS50 KN 79
Road TS75 M/A/B USA 75-77
Road ZR50 K-N,X 80-84
Road ZR50 K/N (X1E) Germany 79-81
Road ZR50 SK Norway 82-
Road ZR50 SK-E,F,X,H 84-88
Road ZR50 SL Norway 83-
Yamaha
Road DT50 M End. Norway 78-82
Road DT50 M 78-80
Road DT50 MX Auto France -86
Road DT50 MX Auto France 86-88
Road DT50 MX 81-87
Road DT50 MX-I,II Norway 83-87
Road DT50 MX-II Norway 88-
Road DT50 MX-S 88-95
Road DT50 MX-S Germany 86-94
Road DT80 D,E,F,G,H,J,K USA 77-83
Road DT80 M -82
Road DT80 MX 83
Road DTR50 (DT50R) Norway 89-
Road FS1
Road FS1 DX
Road FS1 DX Germany 78
Road FS1 E DX
Road FS1 E 71-76
Road FS1 EA
Road FS1 SE
Off Road GT MX D,E,F USA 77-79
Road GT80 A,B,C,D,E,F,G,H,J USA 73-82
Off Road MX80 G,H,J USA 80-82
Road RD50 M Alloy Wheel 79-80
Road RD50 M Spoke Wheel 78
Road RD50 MX Auto France
Road RD50 MX 79-80
Road RD50 MX 81-87
Road RD50 77-78
Road RD80 MX 82-85
Road RD80 Norway
Road RX50 K,L Special USA 83-84
Road RX50 M K,L Midnight Special USA 83-84
Road TY50 M 78-81
Road TY50 M Germany 78-81
Off Road TY80
Road V70 76
Road YB100 76-78
Road YSR50 2AL 86-92
Off Road YZ50 G 80
Off Road YZ80 A,B,C,D USA 74-77

Нужен подбор? Оставьте заявку!

Liquid template error: Liquid error: No such snippet 'podbor'

Как подобрать цепь и звезды для мотоцикла?

Шаг 1. Выбрать звезды и их размер

Для этого воспользуйтесь нашим каталогом подбора. Посмотрите в нем, какие звезды вам подходят.

Если нужного размера звезды нет в наличии, можно взять звезду на 1-2 размера больше или меньше. Подробнее про влияние размеров звезд смотрите раздел "Размер звезды и передаточное отношение".


Шаг 2. Выбрать модель цепи

Размер цепи должен быть такой же как у звезд.

Цепь должна выдерживать мощность вашего двигателя, поэтому проверяйте максимальный объём двигателя в характеристиках цепи.


Шаг 3. Выбрать длину цепи

Длина цепи также указана в каталоге подбора. Эта длина для стандартных звезд. Если размеры звезд отличаются больше, чем на 1-2 от заводских, то стандартная длина цепи может не подойти. В этом случае воспользуйтесь нашим онлайн калькулятором расчета длины цепи https://did-shop.ru/page/calc-chain или можно взять цепь с запасом по длине и укоротить при установке.


Шаг 3а (запасной)

Вы можете просто посмотреть на своем мотоцикле, какие сейчас стоят звезды и цепь и заказать такие же или аналоги.


Шаг 4. Оформить заказ

Вы можете оформить заказ через корзину на сайте или по телефону или WhatsApp, как вам удобно.


JT Sprockets - ведущий мировой бренд звезд и цепей для мототехники

Компания входит в группу BikeAlert с головным офисом в Англии. Производственные мощности сосредоточены в Тайланде и Китае.

Для изготовления используется только лучшее сырье и применяются передовые технологии. Это позволяет сохранить низкую стоимость и обеспечить долгий срок службы даже в сложных условиях эксплуатации.

Ассортимент звезд JT включает более 2500 моделей практически для всех мотоциклов и квадроциклов.


Расшифровка названий звезд JT

1. Вид звезды:
F - Front, Передняя стальная звезда
R - Rear, Задняя стальная звезда
A - Aluminium, Серия Racelite, Задняя алюминиевая облегченная гоночная звезда (подробнее)
X - Серия Twinstar, Задняя гоночная гибридная звезда (снаружи стальная, внутри алюминиевая) (подробнее)


2. Модель звезды, от одной до четырех цифр.


3. Количество зубьев на звезде


4. Цвет или модификация:
Пусто - Обычная звезда
SC - Self cleaning, Самоочищающаяся закаленная облегченная звезда (подробнее)
RB - Rubber cushion, Наличие резинового демпфера, как на заводских звездах некоторых мотоциклов (подробнее)
ZBK - Zinс black, Черное цинковое покрытие звезды
BLK - Black, Черный цвет звезды
GB - Gray, Серый цвет звезды
BLU - Blue, Голубой цвет звезды
GLD - Gold, Золотой цвет звезды
ORG - Orange, Оранжевый цвет звезды
RED - Красный цвет звезды


Влияние размеров звезд на предаточное отношение

1. Чем больше передняя ведущая звезда, тем больше максимальная скорость, но меньше ускорение.

2. Чем больше задняя ведомая звезда, тем больше ускорение, но меньше максимальная скорость.


Таблица изменения передаточного отношения для разных размеров звезд
